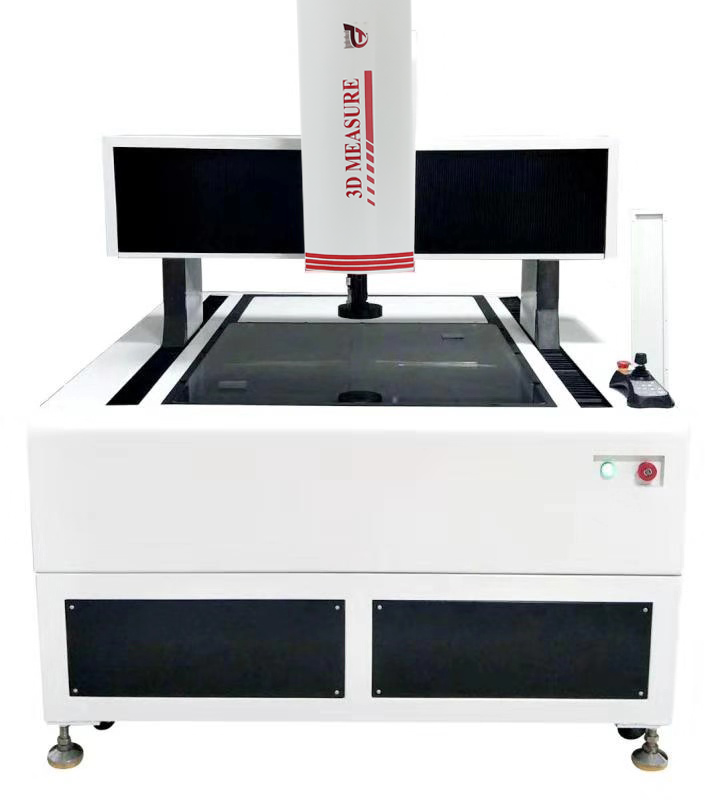

NVC700大行程系列量测仪

日期:2021-02-14 人气:505
订购热线:0574-86875091
余姚允泰仪器有限公司
电 话:0574-86875091 手 机:18968269940
邮 箱:18968269940@163.com
二维码 二维码


基本信息
型号:NVC700

操作方式:自动
功能:二维测量精度 :3.5μm软件:全自动测量软件
其它型号:
NVC 500  NV600  NVC800   NVC1000   NVC1200  NVC1500  NVC2200



产品介绍
  NV系列大行程系列量测仪是我司又一创新力作,产品拥有多项专利设计,弥补了目前市场上销售各品牌大行程机型的多项缺陷。
产品特点
1、导轨直接固定在大理石上,保证导轨运行的俯仰及偏摆精度。
2、灯源,皮带牵引,光学尺三部分独立分开,减少相互影响。
3、皮带中心牵引,保证传动的平衡性与平稳性。
4、横梁拱形设计,提高X轴横梁的刚性。
5、Z轴集成化设计,轻松兼容40相灯,激光等常规功能。
6、控制柜与机身一体设计,减少机台走线长度。
7、大理石按照量具标准制定长宽厚尺寸,保证最基础精度。
8、头盖分离式设计,可翻转打开,方便维护维修
9、增加减速位置开关,防止机台冲撞限位。
10、限位减速电路板集成设计,便于安装调试。
11、主控电路设计,增加机台状态显示,便于监控机台的状态。
12、电机动力线,编码线分离走线方式,降低内部电路干扰。
13、控制柜强电弱电分离,强电部分,多级滤波以及过电压过电流保护。
14、钥匙开关,紧急停止开关,紧急状态的处理方式。
15、使用全自动测量软件。
技术参数

具体型号
NV700
测量行程(mm
600×700×200
全机尺寸(mm
2000×1500×1407
X、Y轴精度
(3.5+L/250) µm
Z轴精度
(3+L/150) µm
速度
XY轴加速度1400 mm/s² Z轴加速度500 mm/s²
XY轴速度700 mm/s Z轴速度100 mm/s
光学尺解析度
1µm(0.5µm可选)
CCD
日本SONY高清晰CCD
灯源
下轮廓灯:白色(三基色可选);
上表面灯:分区控制40相灯,白色(三基色可选)
镜头
全自动Navitar变焦镜头 6.5:1
放大倍率
光学放大倍率:1X-6X;影像放大倍率:25X-142X
操作方式
自动
软件
全自动测量软件
机台承重
30kg
使用环境
电源供给:110V220V±10%  50/60HZ
温度:20±5  湿度:45%-75%
保修期
1
应用领域
广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量。
